Jak zaprogramować automatyczną spawarkę laserową?

Programowanie automatycznej spawarki laserowej to wyrafinowany, ale satysfakcjonujący proces, który wymaga połączenia wiedzy technicznej i umiejętności praktycznych. Jako dostawca spawarek laserowych byłem świadkiem na własne oczy transformacyjnego wpływu, jaki te maszyny mogą mieć na różne gałęzie przemysłu, od produkcji samochodów po produkcję biżuterii. W tym poście na blogu poprowadzę Cię przez najważniejsze etapy programowania automatycznej spawarki laserowej, dzieląc się spostrzeżeniami i wskazówkami opartymi na moim wieloletnim doświadczeniu.

Zrozumienie podstaw spawania laserowego

Przed przystąpieniem do programowania ważne jest, aby dobrze zrozumieć działanie spawania laserowego. Spawanie laserowe wykorzystuje wiązkę laserową o dużej mocy do topienia i łączenia materiałów. Wiązka lasera skupia się na obszarze złącza, a ciepło wytwarzane przez laser powoduje stopienie materiałów i utworzenie spoiny. Do kluczowych zalet spawania laserowego zalicza się wysoką precyzję, minimalną liczbę stref wpływu ciepła oraz możliwość spawania szerokiej gamy materiałów, w tym metali, tworzyw sztucznych i ceramiki.

Zapoznanie się z maszyną

Pierwszym krokiem w programowaniu automatycznej spawarki laserowej jest zapoznanie się z jej elementami i funkcjami. Większość spawarek laserowych składa się z następujących głównych części:

• Źródło lasera: Generuje wiązkę lasera.
• Układ optyczny: skupia i kieruje wiązkę lasera na obrabiany przedmiot.
• System przenoszenia przedmiotu obrabianego: pozycjonuje i utrzymuje przedmiot obrabiany na miejscu podczas spawania.
• System sterowania: zarządza pracą spawarki laserowej, w tym mocą lasera, prędkością spawania i położeniem wiązki.

Poświęć trochę czasu na przeczytanie instrukcji obsługi maszyny i zrozumienie, jak działa każdy element. Pomoże to w rozwiązywaniu wszelkich problemów, które mogą pojawić się podczas programowania i obsługi.

Definiowanie parametrów spawania

Po zapoznaniu się z maszyną kolejnym krokiem jest zdefiniowanie parametrów spawania. Parametry te obejmują moc lasera, czas trwania impulsu, częstotliwość, prędkość spawania i skupienie wiązki. Optymalne parametry spawania będą zależeć od kilku czynników, takich jak rodzaj i grubość spawanych materiałów, konstrukcja złącza oraz pożądana jakość spoiny.

Oto kilka ogólnych wskazówek dotyczących ustawiania parametrów spawania:

• Moc lasera:Moc lasera określa ilość ciepła wprowadzonego do przedmiotu obrabianego. Wyższe ustawienia mocy są zwykle stosowane w przypadku grubszych materiałów i głębszych spoin, natomiast niższe ustawienia mocy są odpowiednie dla cieńszych materiałów i bardziej delikatnych zastosowań.
• Czas trwania impulsu:Czas trwania impulsu oznacza czas, przez który wiązka lasera jest włączona podczas każdego impulsu. Dłuższy czas trwania impulsu skutkuje większym doprowadzeniem ciepła i głębszymi spoinami, podczas gdy krótsze czasy trwania impulsu pozwalają na bardziej precyzyjne spawanie i minimalizują strefę wpływu ciepła.
• Częstotliwość:Częstotliwość określa liczbę impulsów lasera na sekundę. Wyższe częstotliwości są zwykle używane do większych prędkości spawania, podczas gdy niższe częstotliwości są odpowiednie do bardziej precyzyjnego spawania i kontrolowania dopływu ciepła.
• Prędkość spawania:Prędkość spawania odnosi się do szybkości, z jaką wiązka lasera przemieszcza się wzdłuż złącza. Większe prędkości spawania mogą zwiększyć produktywność, ale mogą również skutkować niższą jakością spoiny, jeśli dopływ ciepła jest niewystarczający.
• Skupienie wiązki:Ognisko wiązki określa wielkość i kształt wiązki lasera na powierzchni przedmiotu obrabianego. Mniejsze skupienie wiązki skutkuje większą gęstością energii i bardziej precyzyjnym spawaniem, natomiast większe skupienie wiązki jest stosowane w przypadku szerszych spoin i do pokrycia większej powierzchni.

Należy pamiętać, że są to jedynie ogólne wytyczne i może zaistnieć potrzeba dostosowania parametrów spawania w zależności od konkretnego zastosowania. Wykonanie spoin próbnych na złomie to dobry sposób na określenie optymalnych parametrów spawania dla Twojego projektu.

Tworzenie programu spawania

Po zdefiniowaniu parametrów spawania kolejnym krokiem jest utworzenie programu spawania. Większość nowoczesnych spawarek laserowych jest wyposażona w przyjazny dla użytkownika interfejs programowania, który umożliwia tworzenie i edycję programów spawania. Oto podstawowe kroki tworzenia programu spawania:

1. Zdefiniuj przedmiot obrabiany:Określ wymiary i kształt przedmiotu obrabianego, a także lokalizację połączeń spawanych.
2. Ustaw ścieżkę spawania:Za pomocą interfejsu programowania zdefiniuj ścieżkę, jaką będzie podążać wiązka lasera podczas spawania. Można to zrobić za pomocą różnych metod, takich jak programowanie za pomocą kodu G, programowanie modułu nauczania lub integracja oprogramowania CAD/CAM.
3. Przypisz parametry spawania:Przypisz odpowiednie parametry spawania, takie jak moc lasera, czas trwania impulsu, częstotliwość, prędkość spawania i skupienie wiązki, do każdego odcinka ścieżki spawania.
4. Dodaj dodatkowe operacje:W zależności od zastosowania może zaistnieć potrzeba dodania do programu spawania dodatkowych operacji, takich jak podgrzewanie wstępne, wyżarzanie po spawaniu lub automatyczna obsługa części.
5. Przetestuj program:Przed uruchomieniem programu spawania na rzeczywistym elemencie obrabianym ważne jest przetestowanie go na kawałku materiału, aby upewnić się, że zapewnia on pożądaną jakość spoiny.

Obsługa spawarki laserowej

Po utworzeniu i przetestowaniu programu spawania można przystąpić do obsługi spawarki laserowej. Oto kilka wskazówek dotyczących bezpiecznej i efektywnej obsługi maszyny:

• Noś odpowiedni sprzęt ochronny:Spawanie laserowe wykorzystuje lasery o dużej mocy, które mogą być niebezpieczne, jeśli nie są właściwie obsługiwane. Podczas obsługi maszyny należy zawsze nosić odpowiedni sprzęt ochronny, taki jak okulary chroniące przed działaniem lasera, rękawice i odzież ochronną.
• Postępuj zgodnie z instrukcją obsługi maszyny:Upewnij się, że rozumiesz instrukcję obsługi maszyny i postępuj zgodnie z nią. Obejmuje to prawidłowe ustawienie maszyny, załadowanie przedmiotu obrabianego oraz rozpoczęcie i zatrzymanie procesu spawania.
• Monitoruj proces spawania:Podczas procesu spawania należy uważnie monitorować pracę urządzenia, aby mieć pewność, że działa prawidłowo. Regularnie sprawdzaj jakość spoin i dokonuj niezbędnych korekt parametrów spawania.
• Konserwacja maszyny:Regularna konserwacja jest niezbędna do utrzymania spawarki laserowej w dobrym stanie. Postępuj zgodnie z harmonogramem konserwacji zalecanym przez producenta i wykonuj rutynowe zadania, takie jak czyszczenie optyki, wymiana filtrów i sprawdzanie poziomu płynu chłodzącego.

Rozwiązywanie typowych problemów

Nawet przy prawidłowym zaprogramowaniu i obsłudze mogą wystąpić pewne problemy podczas korzystania z automatycznej spawarki laserowej. Oto kilka typowych problemów i ich możliwych rozwiązań:

• Zła jakość spoiny:Jeśli jakość spoiny jest niska, sprawdź parametry spawania, aby upewnić się, że są ustawione prawidłowo. Może być również konieczne dostosowanie skupienia wiązki lub położenia przedmiotu obrabianego.
• Niespójne spoiny:Nierówne spoiny mogą być spowodowane różnymi czynnikami, takimi jak nierówna powierzchnia przedmiotu obrabianego, różnice we właściwościach materiału lub problemy z systemem dostarczania wiązki laserowej. Sprawdź obrabiany przedmiot i maszynę pod kątem ewentualnych problemów i dokonaj niezbędnych regulacji.
• Niewspółosiowość wiązki lasera:Nieprawidłowe ustawienie wiązki lasera może skutkować gorszą jakością spoiny lub nawet uszkodzeniem maszyny. Aby ponownie ustawić wiązkę lasera, użyj narzędzi do wyrównywania dostarczonych przez producenta.
• Przegrzanie:Przegrzanie może wystąpić, jeśli moc lasera jest zbyt wysoka lub jeśli maszyna działa zbyt długo bez odpowiedniego chłodzenia. Zmniejsz moc lasera lub zwiększ natężenie przepływu chłodzenia, aby zapobiec przegrzaniu.

Wniosek

Programowanie automatycznej spawarki laserowej wymaga połączenia wiedzy technicznej i umiejętności praktycznych. Rozumiejąc podstawy spawania laserowego, zapoznając się z maszyną, określając parametry spawania, tworząc program spawania oraz bezpieczną i efektywną obsługę maszyny, można uzyskać wysokiej jakości spoiny i poprawić swoją produktywność.

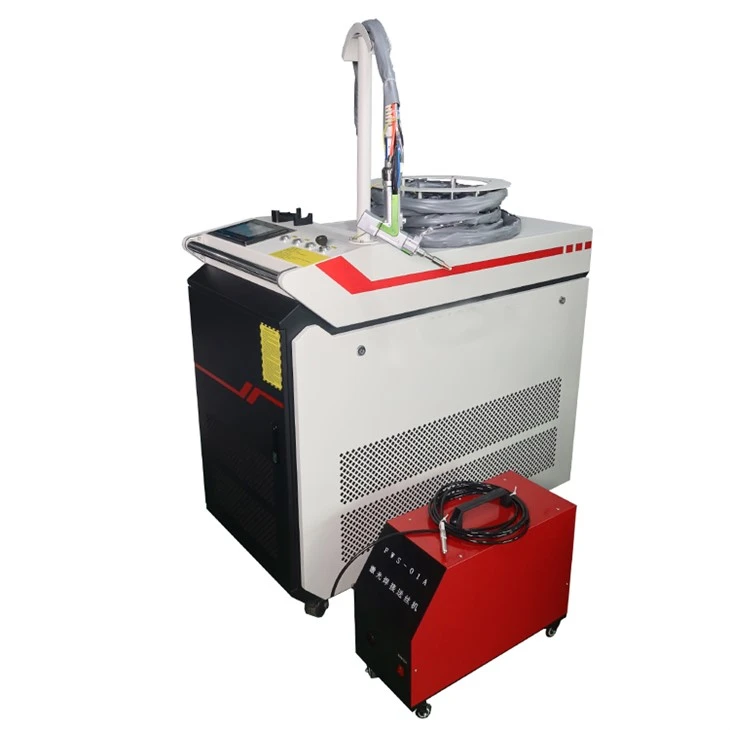

Jako dostawca spawarek laserowych oferujemy szeroką gamę produktów dostosowanych do Państwa specyficznych potrzeb, m.inPrzenośna ręczna spawarka laserowa,Spawarka laserowa do metalu, IMaszyna do spawania blachy. Jeśli są Państwo zainteresowani dodatkowymi informacjami na temat naszych produktów lub mają Państwo pytania dotyczące programowania automatycznej spawarki laserowej, zapraszamy do kontaktu w celu konsultacji zakupowej. Jesteśmy tutaj, aby pomóc Ci znaleźć odpowiednie rozwiązanie dla Twojej firmy.

Referencje

• Lasery do obróbki materiałów: zasady i zastosowania autorstwa Kai Splitt
• Spawanie laserowe: zasady, procesy i praktyka autorstwa Andreasa Ostendorfa
